Les ingénieurs en dispositifs médicaux travaillent sous une pression temporelle constante. Lorsqu'un lancement de produit est urgent, les composants essentiels comme les micro-bobines doivent avancer vite — et sans mauvaises surprises coûteuses. Ce guide présente les sept essentiels qui déterminent si un projet de micro-bobines reste sur les rails, du premier croquis jusqu'à la mise en série.
Les ingénieurs développant des dispositifs médicaux opèrent à l'intersection de la précision extrême et de la pression temporelle extrême. Les composants avec lesquels ils travaillent — micro-bobines, capteurs, électronique personnalisée — ne laissent que peu de place à l'erreur, et les conséquences d'un changement de conception tardif ou d'un cycle de validation raté se font sentir sur l'ensemble du programme de développement. Pourtant, les projets de micro-bobines sont souvent sous-estimés dans leur complexité, en particulier par les équipes qui y sont confrontées pour la première fois. Les dimensions impliquées sont sans commune mesure avec la fabrication électronique conventionnelle, l'écart entre la conception théorique et la réalité physique est plus large qu'attendu, et la dépendance entre la spécification de la bobine et la validation globale du dispositif est plus étroite qu'il n'y paraît.
Ce guide distille l'expérience de centaines de projets de micro-bobines en technologie médicale en sept essentiels. Il est destiné aux développeurs et chefs de projet qui souhaitent éviter les écueils les plus courants — et qui comprennent que le bon partenaire de fabrication, impliqué au bon moment, fait la différence entre un processus de développement fluide et une série coûteuse de surprises évitables.
1. Commencer par un croquis, pas par une spécification complète
Il n'est pas nécessaire d'avoir une spécification complète pour démarrer — mais un croquis est indispensable. Un dessin approximatif avec les dimensions les plus importantes, les parties saillantes, les détails de contact et les contraintes absolues donne à un fabricant de bobines expérimenté de quoi réaliser une première évaluation pertinente. Plus ces éléments fondamentaux sont clairs dès le départ, plus le projet avance vite et moins de corrections sont nécessaires en aval.
2. Concevoir pour la micro-échelle — pas seulement pour l'écran

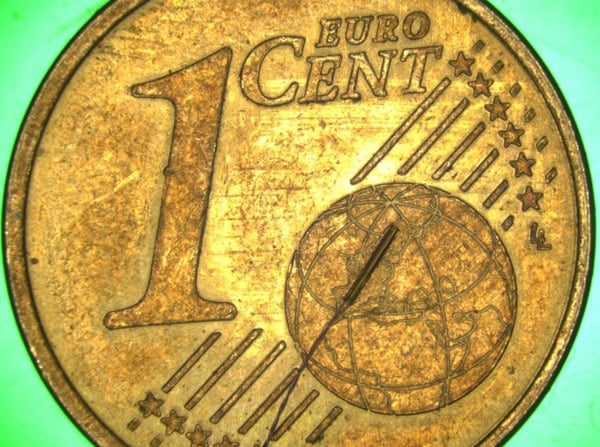

En technologie médicale, les micro-bobines opèrent dans la plage du millimètre et du micromètre. Les dessins sont toujours fortement agrandis, ce qui crée un risque subtil mais courant : des éléments semblent simples à l'écran qui sont extrêmement difficiles à réaliser à l'échelle réelle. Chaque élément de la conception doit également être opérationnellement exécutable en production. L'imagination humaine est le nœud d'un projet de micro-bobines — et tout ce qui fonctionne sur le papier n'est pas nécessairement réalisable en pratique. En cas de doute, impliquez votre fabricant avant de finaliser la conception.
3. Définir sa priorité — encombrement ou valeurs électriques ?
C'est la décision la plus déterminante dans tout projet de micro-bobines. L'encombrement physique de la bobine est-il le facteur non négociable ? Ou sont-ce les valeurs électriques — résistance, facteur Q, inductance — qui constituent la priorité ? Le matériau du noyau, le diamètre du fil et le nombre de spires découlent tous de cette réponse. La définir clairement dès le départ permet au fabricant de bobines de réaliser une première évaluation rapide, évite des discussions interminables sur les spécifications et prévient la cause la plus fréquente d'itérations coûteuses en fin de projet.
4. Réfléchir aux quantités tôt — même une estimation approximative aide
Le volume de production a un impact direct sur les besoins en outillage, la conception du processus et le coût. Des quantités plus élevées nécessitent des investissements et des clarifications plus importants en amont ; partir avec une quantité sous-estimée peut signifier que l'ensemble de la configuration de production doit être revu ultérieurement, entraînant des retards qui se cumulent rapidement. Il n'existe pas de seuil universel pour ce qui constitue un « volume élevé » — cela dépend de la complexité. Un composant intégrant plusieurs micro-bobines, par exemple, abaisse considérablement ce seuil. Un fabricant expérimenté peut aider à évaluer cela tôt et à dimensionner le projet en conséquence.
5. Traiter les premiers échantillons comme le vrai moment de vérité
Les calculs théoriques et les outils de simulation sont précieux — mais ils ont leurs limites. Les échantillons de faisabilité physiques sont là où l'écart entre la conception et la réalité devient visible, et où les priorités définies plus tôt dans le processus sont mises à l'épreuve. En collaboration avec le développeur, le fabricant détermine quelles spécifications tester en premier sur la base de ces priorités. Un point pratique mérite d'être souligné : toute imprécision ou ambiguïté dans la documentation à ce stade entraîne des retards et peut compromettre les capacités machine. Une documentation claire et complète à l'entrée de la phase d'échantillonnage n'est pas une formalité — elle protège directement le calendrier du projet.
6. Comprendre les étapes d'échantillonnage et ce que chacune signifie
Le chemin du concept au composant validé suit une séquence définie, et la comprendre prévient les mauvaises surprises calendaires. Les échantillons de faisabilité établissent ce qui est physiquement réalisable et s'accompagnent d'un rapport d'essai initial (EMPB) couvrant les risques et la préparation à la production en série. Les échantillons alpha — généralement une centaine d'unités — sont produits selon une spécification plus stricte et utilisés pour les premiers essais applicatifs, avec des tolérances encore légèrement plus larges acceptées. Les échantillons bêta sont produits exactement selon la spécification et servent à la validation. Chaque étape peut nécessiter plusieurs itérations ; plus la priorité a été clairement définie dès le départ, moins de boucles sont nécessaires. En medtech, où l'ISO 13485 et l'EU MDR régissent la gestion des modifications et la documentation, chaque itération représente également un coût de conformité — une raison supplémentaire d'investir dans la clarté en amont.
7. Intégrer le projet de bobines dans le calendrier global de développement dès le premier jour
Le développement de micro-bobines ne se déroule que rarement de façon isolée. Il fait partie d'un programme de dispositif plus large avec ses propres jalons, soumissions réglementaires et calendriers de validation. Tout changement apporté à la spécification de la bobine après le début de la validation — aussi mineur qu'il puisse paraître matériellement — peut déclencher un cycle de revalidation complet avec des conséquences significatives sur les coûts et le calendrier. Verrouiller la spécification au bon moment et synchroniser les jalons du projet de bobines avec le programme global est essentiel. Un fabricant de bobines expérimenté qui comprend les processus de développement medtech n'est pas seulement un fournisseur — c'est un partenaire de développement.
Plus un fabricant de bobines expérimenté est intégré tôt dans un projet, plus le développement se déroule sans heurts. KUK accompagne ses clients tout au long du processus — du premier croquis jusqu'à la mise en série — et apporte son expertise de fabrication à chaque étape afin d'éviter les mauvaises surprises chronophages. Avec les micro-bobines, le facteur décisif est toujours le même : la clarté des priorités, tôt dans le processus.
Prêt à discuter de votre projet de micro-bobines avec nos ingénieurs ?
