Mythes courants sur le facteur de remplissage des bobines électriques

Dans le domaine des bobines électriques, il existe une idée fausse courante parmi les ingénieurs concernant le facteur de remplissage. Cette idée fausse conduit souvent à des malentendus sur l'efficacité globale et les performances de ces bobines. Il est impératif de s'attaquer à ces idées fausses et de mettre en lumière les véritables implications du facteur de remplissage.

Dans le domaine des bobines électriques, il existe une idée fausse courante parmi les ingénieurs concernant le facteur de remplissage. Cette idée fausse conduit souvent à des malentendus sur l'efficacité globale et les performances de ces bobines. Il est impératif de s'attaquer à ces idées fausses et de mettre en lumière les véritables implications du facteur de remplissage.

Le facteur de remplissage, en termes simples, fait référence à la proportion d'espace à l'intérieur de la bobine occupée par le matériau conducteur (cuivre ou autre). Certaines définitions incluent également la couche d'isolation, ce qui peut sembler augmenter le facteur de remplissage, mais selon notre point de vue, cela n'a aucun sens. Cependant, il est essentiel de comprendre qu'un facteur de remplissage plus élevé ne garantit pas nécessairement de meilleures performances. C'est le premier malentendu auquel les ingénieurs ont souvent tendance à croire. Bien qu'un facteur de remplissage élevé puisse sembler souhaitable, il y a des compromis à prendre en compte. D'autres caractéristiques de la bobine, telles que l'inductance et la résistance, peuvent être affectées par le facteur de remplissage - évidemment aussi le coût de production. Dans certains cas, opter pour un facteur de remplissage plus bas peut s'avérer avantageux, en fonction des demandes spécifiques de l'application en question.

Propriétés des bobines affectées par le facteur de remplissage

Le deuxième malentendu est que le facteur de remplissage n'affecte que l'efficacité de la bobine. En réalité, le facteur de remplissage a un impact significatif sur différents aspects de la bobine, tels que son inductance, sa résistance et même son auto-échauffement. Négliger de prendre en compte le facteur de remplissage lors du processus de conception de la bobine peut entraîner des performances sous-optimales et des problèmes potentiels à long terme.

Pour atteindre un facteur de remplissage élevé, les ingénieurs doivent prendre en compte plusieurs facteurs qui l'influencent. Un de ces facteurs est le diamètre du fil et l'épaisseur de l'isolation. La taille du conducteur et l'épaisseur de l'isolation peuvent directement affecter le facteur de remplissage. Trouver un équilibre entre la taille du conducteur et le facteur de remplissage est crucial, tout comme garantir une isolation adéquate pour des performances optimales de la bobine.

Un autre facteur à prendre en compte est la technique d'enroulement de la bobine utilisée. Différentes techniques d'enroulement peuvent avoir des impacts variables sur le facteur de remplissage. Les comparaisons entre les bobines enroulées à la main et les bobines enroulées à la machine révèlent des différences dans le facteur de remplissage obtenu. Des méthodes d'enroulement avancées ont émergé comme moyen de maximiser le facteur de remplissage et d'améliorer les performances globales de la bobine.

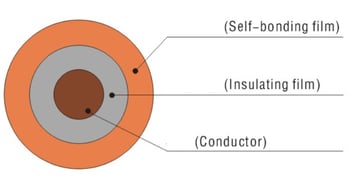

Lorsque vous spécifiez le facteur de remplissage, il est toujours important de vérifier si seul le conducteur (cuivre) a réellement été pris en compte. En incluant la couche d'isolation, la valeur est bien sûr plus élevée (à gauche, source : Elektrisola).Avec un fil émaillé autocollant, le conducteur représente une proportion encore plus faible en raison de la couche de liaison supplémentaire (à droite, source : Ronsen).

Lorsque vous spécifiez le facteur de remplissage, il est toujours important de vérifier si seul le conducteur (cuivre) a réellement été pris en compte. En incluant la couche d'isolation, la valeur est bien sûr plus élevée (à gauche, source : Elektrisola). Avec un fil thermo-adhérent, le conducteur représente une proportion encore plus faible en raison de la couche de liaison supplémentaire (à droite, source : Ronsen).

L'importance capitale du facteur de remplissage dans la conception des bobines

L'importance du facteur de remplissage dans la conception des bobines ne peut être surestimée. Il joue un rôle vital dans la détermination de la fonctionnalité des bobines électriques et ne doit pas être négligé lors du processus de conception. Les considérations de conception, telles que les contraintes d'espace, affectent directement le facteur de remplissage. Des techniques visant à maximiser le facteur de remplissage dans des conceptions compactes sont nécessaires pour garantir des performances optimales. De plus, la dissipation de la chaleur est une considération de conception essentielle qui doit être équilibrée avec le facteur de remplissage. Des stratégies de gestion des problèmes thermiques tout en maintenant un facteur de remplissage élevé sont essentielles pour une conception efficace des bobines.

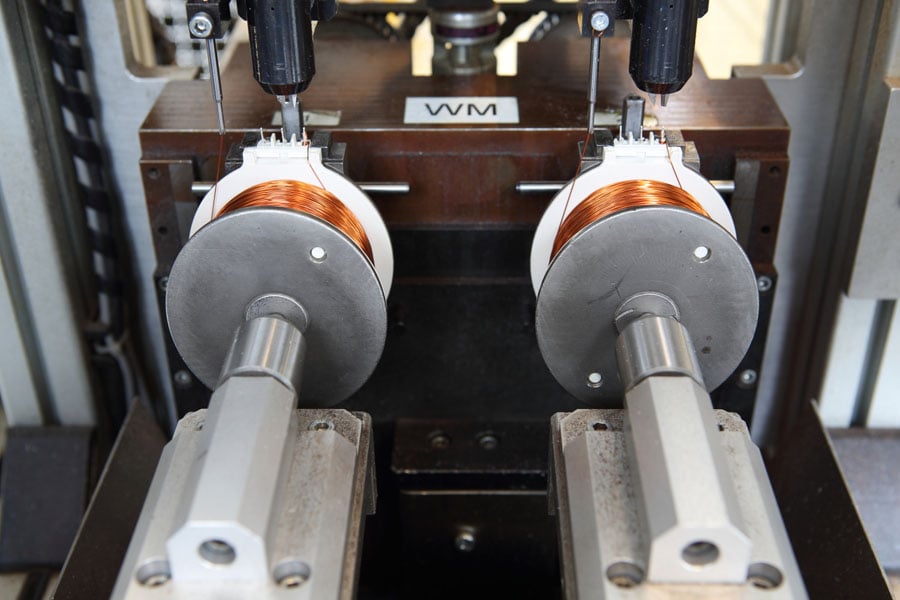

Les fabricants sont confrontés au défi d'atteindre le facteur de remplissage optimal lors de la fabrication des bobines. Les machines de bobinage de précision se sont imposées comme une technique permettant d'obtenir des facteurs de remplissage élevés de manière cohérente. Les avancées dans la technologie de bobinage ont ouvert la voie à des processus de fabrication améliorés. Le contrôle de la qualité et l'inspection jouent également un rôle crucial pour garantir un facteur de remplissage constant. Mesurer et vérifier le facteur de remplissage est essentiel pour maintenir la qualité et éviter les variations qui pourraient avoir un impact sur les performances de la bobine.



Quel est le facteur de remplissage idéal dans la fabrication des bobines ?

Les ingénieurs doivent prendre en compte plusieurs facteurs et techniques pour atteindre le facteur de remplissage optimal dans la fabrication des bobines électriques. En ce qui concerne le fil rond commun, le facteur de remplissage moyen dans la fabrication des bobines varie généralement entre 40% et 60%. Cependant, il est important de noter que ceci est une fourchette générale et peut varier considérablement en fonction de la bobine spécifique et de son objectif. Certaines bobines peuvent avoir un facteur de remplissage plus élevé, atteignant près de 70% ou plus, tandis que d'autres peuvent avoir un facteur de remplissage plus faible, plus proche de 30%. La situation est différente pour les bobines enroulées sur le bord avec du fil plat, qui sont utilisées dans les moteurs par exemple.

La détermination du facteur de remplissage optimal pour une bobine particulière nécessite une prise en compte minutieuse de divers facteurs. Ces facteurs incluent les propriétés électriques souhaitées de la bobine, les contraintes d'espace disponibles et les compromis entre le facteur de remplissage et les autres caractéristiques de la bobine. Il est crucial de trouver un équilibre entre l'obtention d'un facteur de remplissage élevé et la garantie d'une bonne dissipation de la chaleur, d'une isolation adéquate et des performances globales de la bobine.

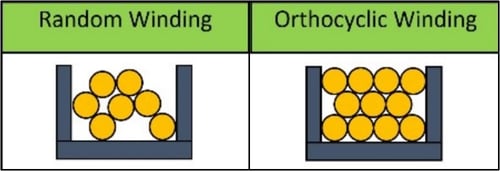

Un enroulement sauvage ou aléatoire est la solution courante pour un processus automatisé et une production à grande échelle, mais il obtient un facteur de remplissage inférieur à celui des enroulements orthocycliques en couches. Source: Research and Innovation Actions (RIA) Un enroulement sauvage ou aléatoire est la solution courante pour un processus automatisé et une production à grande échelle, mais il obtient un facteur de remplissage inférieur à celui des enroulements orthocycliques en couches. Source: Research and Innovation Actions (RIA)



Atteindre un facteur de remplissage optimal pour les bobines électriques

Un facteur de remplissage élevé de plus de 60% est souvent souhaité dans la fabrication des bobines car il permet une utilisation efficace de l'espace à l'intérieur de la bobine et favorise des performances optimales. Atteindre un tel facteur de remplissage élevé peut être un défi, mais une technique efficace qui a été constamment utilisée pour y parvenir est l'enroulement orthocyclique, notamment lorsque le nombre de spires est inférieur à environ 500.

L'enroulement orthocyclique est une technique spécialisée qui consiste à disposer soigneusement le fil conducteur de manière à maximiser le facteur de remplissage. En positionnant précisément le fil dans un motif spécifique, l'espace à l'intérieur de la bobine peut être utilisé de manière efficace, ce qui se traduit par un facteur de remplissage plus élevé. Cette technique est particulièrement bénéfique pour les bobines avec un nombre réduit de spires, car elle permet un enroulement plus serré sans compromettre les performances globales.

Bien que l'enroulement orthocyclique soit une technique très efficace pour atteindre un facteur de remplissage élevé, il est important de noter qu'il peut ne pas toujours être adapté à chaque conception de bobine. Des facteurs tels que le nombre de spires, l'espace disponible et les exigences électriques spécifiques doivent être pris en compte. Dans certains cas, des méthodes d'enroulement alternatives ou des modifications de conception peuvent être plus appropriées pour atteindre le facteur de remplissage souhaité.



Quelles sont les limites de l'enroulement orthocyclique en couches ?

L'enroulement orthocyclique en couches présente de nombreux défis en raison des variations du diamètre extérieur effectif du fil (comprenant à la fois le cuivre et la couche d'isolation). Ces écarts deviennent de plus en plus prononcés à mesure que le nombre de spires augmente, rendant finalement l'enroulement en couches impraticable. Pour permettre un enroulement orthocyclique réussi, le développement d'une machine équipée d'une surveillance par caméra et d'une alimentation régulée en fil est nécessaire. Cependant, cette configuration ralentit considérablement le processus d'enroulement, ce qui entraîne des coûts accrus. De plus, des facteurs tels que les tolérances, les différences de température et les diamètres extérieurs variables du fil (d'un lot à l'autre) compliquent encore davantage le processus. Par conséquent, la production de bobines défectueuses devient de plus en plus fréquente à mesure que le nombre de spires augmente, ce qui la rend moins rentable.

À partir d'environ 1000 spires, il devient difficile de soutenir l'utilisation d'enroulements orthocycliques.

Même si un seul fil dans une couche est enroulé de manière imparfaite, cela peut perturber l'agencement des couches suivantes, entraînant un motif d'enroulement désordonné.

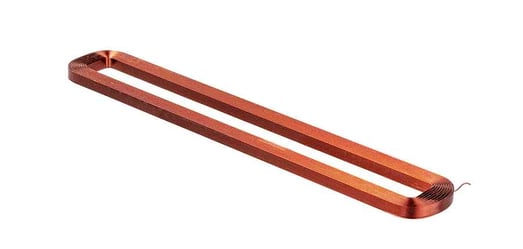

Une self à air orthocyclique parfaitement enroulée avec un facteur de remplissage d'environ 75%. Fabricant: KUK GroupUne self à air orthocyclique parfaitement enroulée avec un facteur de remplissage d'environ 75%. Fabricant: KUK Group



Contrôle qualité et inspection du facteur de remplissage d'une bobine

Diverses méthodes peuvent être utilisées pour mesurer et vérifier le facteur de remplissage des bobines électriques. Une approche couramment utilisée est l'utilisation d'outils de mesure de précision tels que des pieds à coulisse ou des micromètres. Ces outils permettent des mesures précises des dimensions de la bobine, y compris l'espace occupé par le fil conducteur. En comparant ces mesures aux spécifications souhaitées, les fabricants peuvent déterminer le facteur de remplissage et effectuer les ajustements nécessaires en cas de déviations détectées.

Une autre méthode pour mesurer le facteur de remplissage consiste à utiliser des techniques d'imagerie. Les technologies d'imagerie avancées, telles que les caméras haute résolution ou les scanners laser, peuvent capturer des images détaillées de la bobine et analyser la répartition du fil conducteur. Des algorithmes de traitement d'image peuvent ensuite être appliqués pour calculer le facteur de remplissage en fonction de la couverture du fil à l'intérieur de la bobine. Cette méthode sans contact offre un moyen rapide et précis d'évaluer le facteur de remplissage, garantissant des performances constantes.

En maintenant un facteur de remplissage constant grâce à un contrôle qualité et une inspection efficaces, les fabricants peuvent s'assurer que leurs bobines électriques répondent aux spécifications de performance souhaitées. Cela améliore non seulement l'efficacité et la fiabilité des bobines, mais contribue également au succès global des applications dans lesquelles elles sont utilisées. Grâce à une attention appropriée portée au contrôle qualité et à l'inspection, les fabricants peuvent livrer en toute confiance des bobines électriques répondant aux normes les plus élevées de performance et de fiabilité.

Perspectives et résumé sur le facteur de remplissage dans la fabrication des bobines

En regardant vers l'avenir, la recherche continue et les avancées dans la conception et les techniques de fabrication des bobines offrent des opportunités passionnantes pour l'optimisation du facteur de remplissage. Les innovations dans les matériaux et les revêtements promettent d'améliorer le facteur de remplissage et par conséquent d'améliorer les performances et la fiabilité des bobines. La modélisation et la simulation informatiques jouent également un rôle vital dans l'optimisation du facteur de remplissage. La prototypage virtuel permet aux ingénieurs d'affiner les conceptions de bobines et de surmonter les défis liés aux techniques de simulation actuelles.

En conclusion, il est crucial de dissiper les idées fausses entourant le facteur de remplissage des bobines électriques. Les ingénieurs doivent comprendre qu'un facteur de remplissage plus élevé ne se traduit pas toujours par de meilleures performances. Il est essentiel de prendre en compte le facteur de remplissage ainsi que d'autres caractéristiques des bobines pour optimiser l'efficacité et les performances globales. En tenant compte de divers facteurs et techniques, les fabricants peuvent atteindre le facteur de remplissage optimal lors de la fabrication des bobines. Les avancées continues dans la conception et les techniques de fabrication des bobines offrent des possibilités passionnantes pour une optimisation supplémentaire du facteur de remplissage. En adoptant ces avancées, les ingénieurs peuvent maximiser le potentiel des bobines électriques et ouvrir de nouvelles possibilités dans diverses applications.
