Mythes et réalités sur les bobinages de chant

Bien que les bobines sur chant gagnent en popularité auprès des ingénieurs en raison de leurs propriétés optimales dans des applications spécifiques, elles ne constituent pas nécessairement le meilleur choix par rapport aux bobines de fil rond traditionnelles. Les ingénieurs peuvent maximiser les avantages des bobines sur chant en prenant soigneusement en compte des facteurs tels que la disponibilité du fil, la complexité de la fabrication et les avantages en termes de performances, ce qui leur permet de surmonter efficacement les difficultés rencontrées dans les processus d'approvisionnement et de production.

Les performances des bobines électriques dépendent de plusieurs facteurs, dont le type de fil utilisé pour le bobinage. Traditionnellement, le fil rond a été le choix préféré pour l'enroulement des bobines. Cependant, l'émergence de bobines de chant bobinés avec du fil plat a introduit de nouvelles possibilités et considérations dans la conception et la fabrication des bobines.

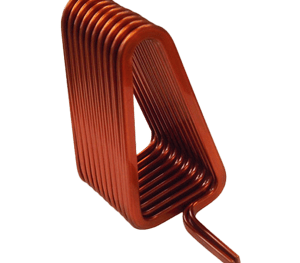

Fil plat ne signifie pas bobine sur chant

Démystifions un malentendu courant : Le simple fait qu'une bobine soit enroulée avec du fil plat ne signifie pas automatiquement qu'elle a été enroulée sur le bord. Le fil plat peut également être enroulé sur le côté large, en utilisant des procédés similaires à ceux utilisés pour le fil rond. Cela se traduit généralement par un temps de cycle rapide à un coût relativement faible.

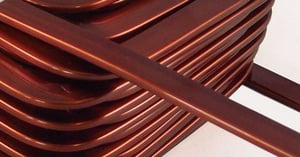

En fonction de l'application, le fil plat présente certains avantages par rapport au fil rond. Comme son nom l'indique, le fil plat a une section rectangulaire, ce qui permet d'augmenter le facteur de remplissage par rapport au fil rond. Cela signifie qu'il est possible de loger plus de spires dans le même espace physique, ce qui permet d'augmenter la densité de puissance et d'améliorer l'efficacité de la bobine. Cela est particulièrement vrai pour les bobines conçues avec une seule couche.

Aspects liés à l'approvisionnement

En ce qui concerne l'approvisionnement en fil pour le bobinage, il existe des différences importantes entre le fil rond et le fil plat. Le fil rond est largement disponible auprès de divers fournisseurs et fabricants. Il est facile de s'en procurer dans différents matériaux, tels que le cuivre ou l'aluminium, et dans différents calibres. En outre, le fil rond est souvent stocké dans des dimensions standard et peut être obtenu rapidement pour la production.

En revanche, le fil plat peut nécessiter des fournisseurs ou des fabricants spécialisés. La disponibilité du fil plat peut varier en fonction des dimensions et du matériau requis. Les ingénieurs peuvent être amenés à travailler en étroite collaboration avec les fournisseurs de fil pour s'assurer que les spécifications souhaitées sont respectées.

Il est important de tenir compte des délais de livraison, des quantités minimales de commande et des exigences de personnalisation potentielles lors de l'approvisionnement en fil plat pour l'enroulement sur chant.

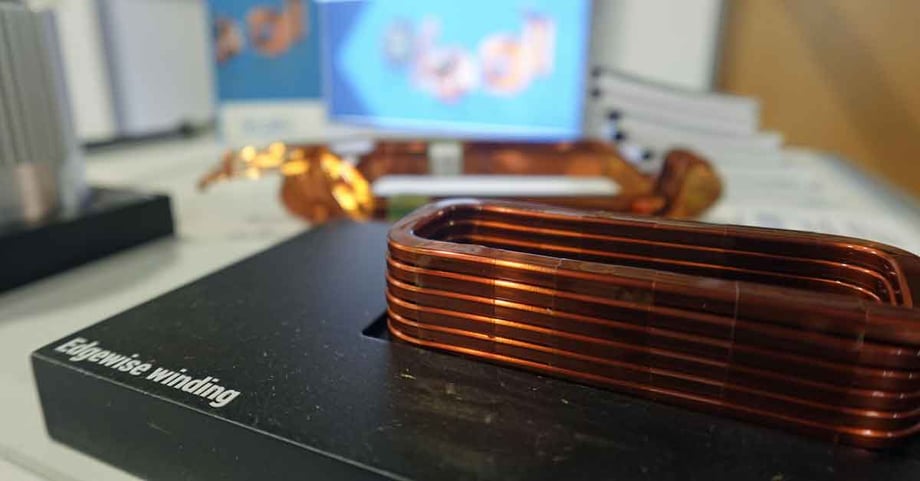

Fabrication de bobines sur chant

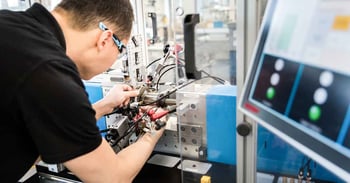

La fabrication de bobines sur chant avec du fil plat est un processus plus complexe que pour les bobines de fil rond. Le fil plat doit être méticuleusement aligné et empilé pour obtenir les dimensions souhaitées pour la bobine, ce qui exige de la précision pour maintenir son uniformité et son intégrité structurelle. Des lignes d'automatisation spécialisées peuvent être nécessaires pour l'alignement et l'enroulement précis du fil plat. En outre, la procédure d'enroulement elle-même fonctionne généralement à un rythme plus lent que celui des bobines de fil rond, ce qui entraîne des cycles de production plus longs (voir la vidéo). En outre, les extrémités du fil doivent souvent être pliées pour des applications telles que les stators ou les moteurs, ce qui nécessite l'utilisation d'un outil de pliage spécialisé. En outre, les bobines de fil plat peuvent être soumises à des procédures d'isolation et d'imprégnation supplémentaires afin de protéger les enroulements et d'améliorer les performances globales et la longévité de la bobine.

L'exemple de cette ligne chinoise de bobinage de fils plats illustre bien la vitesse de production nettement inférieure du bobinage sur chant.

Performance et efficacité

L'utilisation de fils plats dans les bobines sur chant offre plusieurs avantages en termes de performances et d'efficacité par rapport aux bobines traditionnelles à fils ronds. Le facteur d'encombrement plus élevé des enroulements sur chant permet d'augmenter la densité de puissance, ce qui signifie qu'il est possible de générer ou de transférer plus de puissance dans le même espace physique. Cela peut être particulièrement bénéfique dans les applications où la taille et le poids sont des facteurs critiques. En outre, la résistance plus faible et l'inductance plus élevée des bobines de fil plat permettent de réduire les pertes et d'améliorer l'efficacité.

La résistance plus faible entraîne une moindre dissipation de puissance sous forme de chaleur, tandis que l'inductance plus élevée permet un meilleur stockage et un meilleur transfert d'énergie.

Ces facteurs contribuent à améliorer les performances et le rendement des bobines à fils plats dans certains cas.

Une bobine sur chant est-elle toujours plus performante ?

Non, pas du tout. Il est important de noter qu'un fil rond fin (environ 0,3 mm et moins) peut également permettre d'obtenir des taux de remplissage satisfaisants. Le diamètre plus fin du fil permet de réduire la présence de poches d'air entre les spires. En revanche, lorsqu'il s'agit de bobines sur chant à couches multiples, la complexité de fabrication augmente et elles ne sont pas nécessairement plus performantes en termes de facteur de remplissage. Si les bobines sur chant sont idéales pour les applications à haute puissance qui nécessitent des sections plus importantes, le scénario est différent pour les petites bobines ou d'autres applications. Les ingénieurs doivent donc être conscients que les avantages des bobines sur chant en termes de performances et d'efficacité peuvent varier en fonction de l'application spécifique et des conditions de fonctionnement.

Conclusion pour les ingénieurs sur le thème des enroulements sur chant

Une bobine sur chant est le meilleur choix pour les applications de forte puissance nécessitant une seule couche de bobinage. L'utilisation d'un fil plat permet d'obtenir un facteur d'encombrement plus élevé, ce qui signifie qu'un plus grand nombre de spires peut être logé dans le même espace physique. Cela permet d'augmenter la densité de puissance et d'améliorer l'efficacité de la bobine. En outre, les bobines sur chant ont une résistance plus faible et une inductance plus élevée, ce qui permet de réduire les pertes et d'améliorer les performances. Toutefois, il est important de tenir compte des étapes de fabrication supplémentaires et des considérations relatives à l'approvisionnement lors de l'utilisation de fils plats.

En conclusion, les ingénieurs doivent évaluer soigneusement les exigences spécifiques de leur application pour déterminer si les bobinages sur chant avec du fil plat constituent le choix optimal. Bien qu'ils offrent plusieurs avantages, les étapes de fabrication supplémentaires et les difficultés d'achat peuvent l'emporter sur les avantages dans certains scénarios. Il est essentiel d'examiner les compromis et de prendre une décision éclairée en fonction des besoins spécifiques de l'application.
