Selfs à air

SELFS À AIR DE TOUTES FORMES ET DE TOUTES TAILLES

KUK fabrique des selfs à air pour une grande variété d'applications, par exemple des antennes RFID, des bobines de contrôle ou des bobines de transpondeurs. Pour produire des bobines autoportantes, on utilise également du fil thermo-adherent, qui est superficiellement cuit (collé) ensemble pendant ou après le bobinage.

GAMME DE SELFS À AIR SPÉCIFIQUES AU CLIENT

Micro bobine (self à air)
Micro bobine (self à air)
Selfs à air cylindrique/rectangulaire
Selfs à air cylindrique/rectangulaire
Selfs à air de forme irrégulière
Selfs à air de forme irrégulière

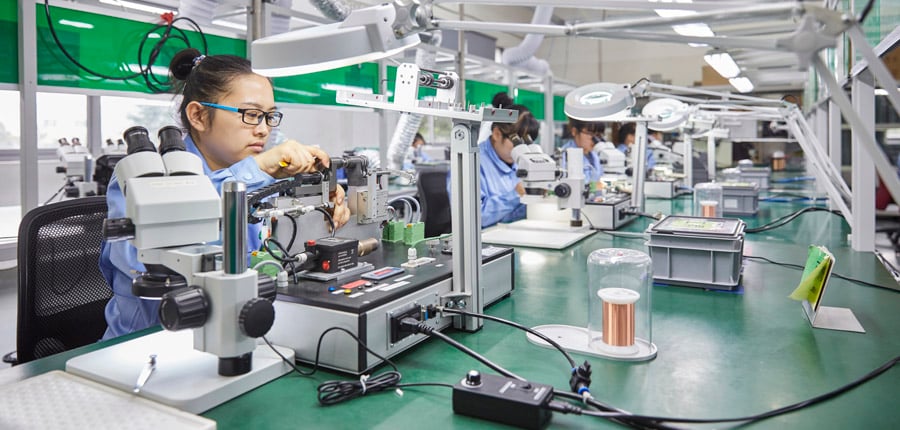

FABRICATION DE SELFS À AIR SUR MESURE CHEZ KUK

Les selfs à air sont généralement fabriqués en fil de cuivre émaillé ou en fil de litz haute fréquence. Le fil dit thermo-adherent est utilisé pour fabriquer des selfs à air autoportants. Il possède une couche extérieure dont le point de fusion est inférieur au point de fusion de l'isolant. Après avoir bobiné la self à air, les spires de la bobine sont

Les selfs à air sont généralement fabriqués en fil de cuivre émaillé ou en fil de litz haute fréquence. Le fil dit thermo-adherent est utilisé pour fabriquer des selfs à air autoportants. Il possède une couche extérieure dont le point de fusion est inférieur au point de fusion de l'isolant. Après avoir bobiné la self à air, les spires de la bobine sont "cuites" (collées) ensemble par chauffage, généralement par augmentation du flux de courant.

Grâce à notre ingénierie interne, nous pouvons adapter nos lignes de production de manière optimale à vos besoins, même pour les selfs à air.

  • Fils ultrafins à partir de 0,020 mm
  • Bobines plates monocouches de forme cylindrique ou rectangulaire
  • Bobinage simple, bifilaire ou trifilaire
  • Bobinage avec des fils de litz HF
Les bobinages orthocycliques permettent l'empilement le plus dense possible de spires. Une section transversale d'une bobine orthocyclique aurait une forme de nid d'abeille. Les bobines orthocycliques se caractérisent par un facteur de remplissage élevé du cuivre (souvent environ 70 %), de sorte qu'un champ magnétique comparativement élevé est réalisé dans un espace aussi réduit que possible.

AVANTAGE DES BOBINAGES ORTHOCYCLIQUES

Les bobinages orthocycliques permettent l'empilement le plus dense possible de spires. Une section transversale d'une bobine orthocyclique aurait une forme de nid d'abeille. Les bobines orthocycliques se caractérisent par un facteur de remplissage élevé du cuivre (souvent environ 70 %), de sorte qu'un champ magnétique comparativement élevé est réalisé dans un espace aussi réduit que possible.

En savoir plus
Le bobinage sur chant est l'une des tendances modernes dans la fabrication de bobines. Le principe de cette technologie de bobinage est que le fil de section rectangulaire est enroulé non pas sur le côté court, mais sur la partie plate du fil. C'est ce que signifient les termes

BOBINAGE SUR CHANT EN BREF

Le bobinage sur chant est l'une des tendances modernes dans la fabrication de bobines. Le principe de cette technologie de bobinage est que le fil de section rectangulaire est enroulé non pas sur le côté court, mais sur la partie plate du fil. C'est ce que signifient les termes "bobinage sur chant" ou "bobinage latéral".
