MOTEUR LINÉAIRE POUR UNE APPLICATION MÉDICALE HAUT DE GAMME

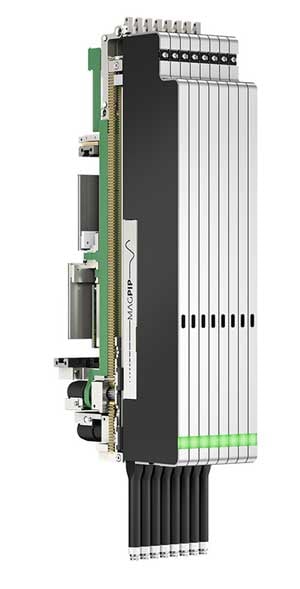

Grâce à l'utilisation systématique de composants miniaturisés et à son design fin, les canaux MagPip peuvent être déplacés à des vitesses jusqu'alors inaccessibles.
«Grâce à l'utilisation systématique de composants miniaturisés et à son design fin, les canaux MagPip peuvent être déplacés à des vitesses jusqu'alors inaccessibles.»
Hamilton Bonaduz

Là où d'autres fabricants auraient abandonné depuis longtemps, KUK s'est avéré être un fournisseur fiable d'un moteur linéaire sur mesure. Après plusieurs années de développement, Hamilton Bonaduz a lancé une technologie de pipetage révolutionnaire, MagPip, pour les laboratoires médicaux.

Là où d'autres fabricants auraient abandonné depuis longtemps, KUK s'est avéré être un fournisseur fiable d'un moteur linéaire sur mesure. Après plusieurs années de développement, Hamilton Bonaduz a lancé une technologie de pipetage révolutionnaire, MagPip, pour les laboratoires médicaux.

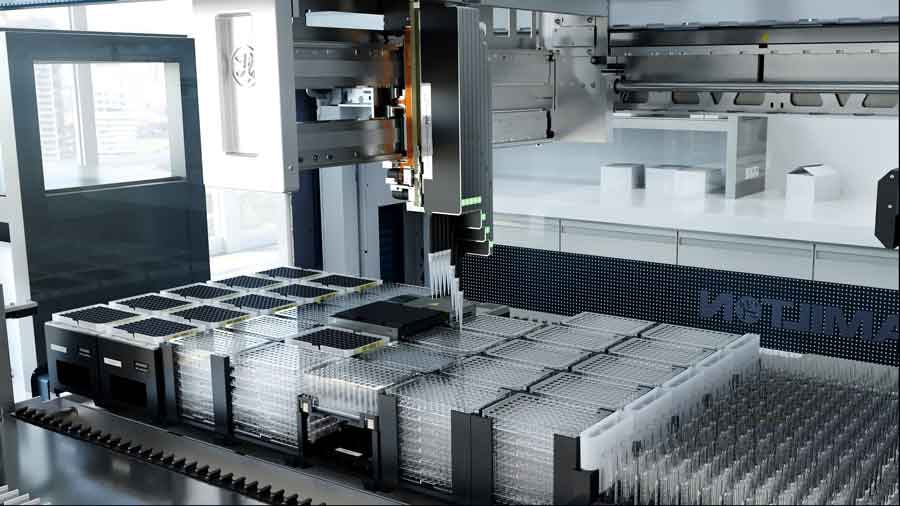

Le robot de manipulation de liquides Vantage avec MagPip de Hamilton impressionne par sa distribution très rapide dans une gamme de volumes incroyablement large. Cela est possible grâce à un moteur linéaire tubulaire doté d'une énorme dynamique, qui permet des mouvements de piston de plus de 100G. Cette dynamique est la clé de la distribution des plus petits volumes de liquide. Cela signifie que l'on consomme moins d'échantillons et de réactifs précieux. L'énorme vitesse permet également d'augmenter le débit et de gagner un temps précieux dans le laboratoire. Le MagPip combine les contraires - rapide et précis à la fois.

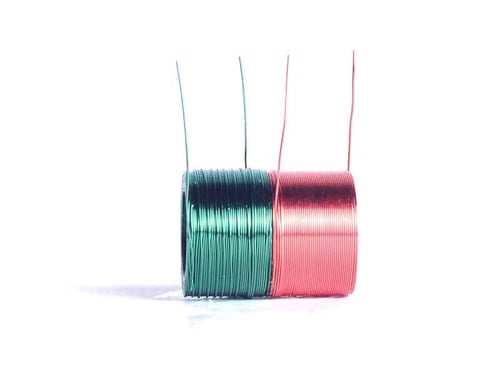

Des bobines brevetées par KUK sont utilisées pour le moteur linéaire, avec les fils de départ et d'arrivée sur le diamètre extérieur. "Dans cette application, chaque bobinage est important", explique Reto Ettinger, le développeur. Hamilton a testé plusieurs approches, mais seule une bobine de ce type a permis d'atteindre l'objectif. "Le moteur est un composant complexe, nous sommes donc très heureux d'avoir trouvé une solution techniquement mûre et fiable."

Un partenaire persévérant dans le développement des bobines

Pour le responsable de la recherche et des nouvelles technologies robotiques, Hanspeter Romer, KUK est un fournisseur qui a assisté son client dans toutes les phases de développement. "Nous sommes restés longtemps au stade du prototype, et des ajustements et des améliorations étaient toujours nécessaires pour augmenter au maximum les performances du moteur", explique-t-il. "KUK nous a soutenus dans cette phase en faisant preuve d'un dévouement particulier et en proposant des solutions innovantes", ajoute M. Romer. Le temps de développement d'environ 5 ans a finalement porté ses fruits avec le lancement du MagPip sur le marché en 2020.

Les jurys de l'innovation saluent un moteur linéaire exceptionnel

L'innovation dans le domaine des systèmes de technologie médicale a suscité un grand écho : le produit a notamment reçu le prix allemand de l'innovation '21 en or.

«La combinaison de l'entraînement linéaire et de la pipette dans le MagPip, un canal de pipetage innovant, est nouvelle et permet une accélération inégalée du piston. Par conséquent, le MagPip couvre une plage de combinaison entre les volumes d'échantillons et la vitesse du processus qui n'a jamais été atteinte à ce jour sur le marché du pipetage sans contact. Il s'agit d'une prouesse technique fantastique qui permet d'atteindre sans compromis les objectifs fixés en matière de transfert automatisé de fluides dans les laboratoires et qui a le potentiel de révolutionner ce marché.»

Déclaration du jury Prix allemand de l'innovation



Pour ce chef-d'œuvre technique, KUK fournit un moteur linéaire qui permet le dosage précis de liquides (entre 350 et 750 ml), y compris l'assemblage du circuit imprimé. Il y a également un moteur linéaire pneumatique pour le déplacement des pipettes individuelles sur l'axe Y.

MagPip also received an iF Design Award:

«… de plus petits volumes peuvent être traités, ce qui élargit considérablement les possibilités et permet de conserver des quantités de liquide. En bref, MagPip est incroyablement rapide, précis et réduit à l'extrême, ce qui contribue à préserver nos précieuses ressources.»

Déclaration du jury iF Design Award

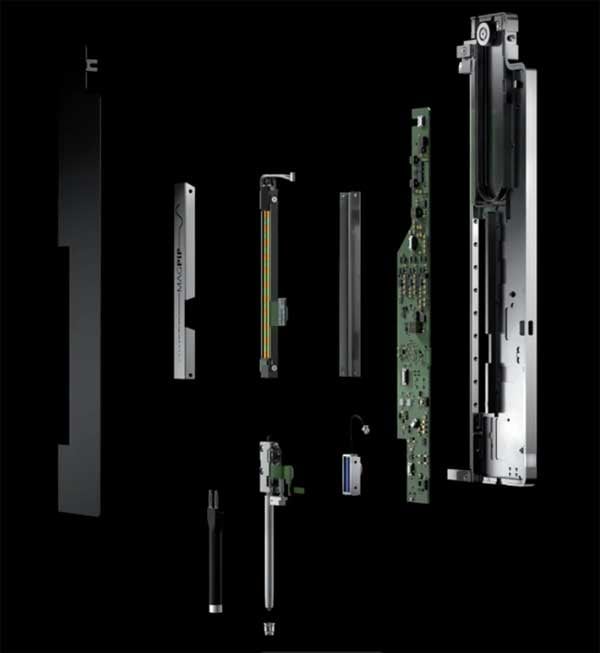

Pour ce chef-d'œuvre technique, KUK fournit un moteur linéaire qui permet le dosage précis de liquides (entre 350 et 750 ml), y compris l'assemblage du circuit imprimé. Il y a également un moteur linéaire pneumatique pour le déplacement des pipettes individuelles sur l'axe Y. La fonctionnalité et la conception globales devaient tenir compte des dimensions standard courantes dans le secteur des laboratoires.

Les bobines de brevet nécessaires au moteur linéaire de pipetage peuvent être produites de manière entièrement automatique sur les propres machines à bobiner de KUK. Ainsi, d'une part, une demande en croissance rapide peut être couverte et, d'autre part, les coûts sont maintenus dans des limites raisonnables.

Les bobines de brevet nécessaires au moteur linéaire de pipetage peuvent être produites de manière entièrement automatique sur les propres machines à bobiner de KUK. Ainsi, d'une part, une demande en croissance rapide peut être couverte et, d'autre part, les coûts sont maintenus dans des limites raisonnables.



À propos de Hamilton :

Hamilton est un fabricant mondial de premier plan qui fournit à la communauté scientifique des stations de travail automatisées pour la manipulation des liquides et des technologies d'automatisation des laboratoires. Axés sur une conception innovante, les produits Hamilton intègrent des technologies brevetées de manipulation des liquides dans une gamme qui comprend des plates-formes de manipulation des liquides, des solutions standard basées sur des applications, des petits appareils, des consommables et des solutions OEM de manipulation des liquides.
