Bobines de Helmholtz : les défis de la fabrication

Découvrez les principaux obstacles à la fabrication rencontrés lors de la recherche de bobines de Helmholtz et les facteurs critiques à prendre en compte aux différents stades du projet. Ce blog fournit aux ingénieurs un guide complet pour s'assurer qu'ils sont bien équipés pour leurs projets de bobines de Helmholtz.
Découvrez les principaux obstacles à la fabrication rencontrés lors de la recherche de bobines de Helmholtz et les facteurs critiques à prendre en compte aux différents stades du projet. Ce blog fournit aux ingénieurs un guide complet pour s'assurer qu'ils sont bien équipés pour leurs projets de bobines de Helmholtz. Source: Linkedin

Les bobines de Helmholtz sont un type de dispositif électromagnétique composé de deux bobines identiques placées parallèlement l'une à l'autre et séparées par une distance égale à leur rayon. Ces bobines portent le nom du physicien allemand Hermann von Helmholtz, qui a décrit pour la première fois leurs propriétés et leurs applications au XIXe siècle.

L'objectif premier des bobines de Helmholtz est de générer un champ magnétique uniforme dans une région spécifique de l'espace. Pour ce faire, on fait passer un courant électrique dans les bobines de telle sorte que les champs magnétiques produits par chaque bobine s'annulent au centre du système de bobines, ce qui produit un champ magnétique relativement uniforme.

Il est essentiel de comprendre les principes qui sous-tendent les bobines de Helmholtz pour les concevoir et les utiliser efficacement dans diverses applications.

Applications dans diverses industries

Les bobines de Helmholtz trouvent des applications dans un large éventail d'industries et de domaines de recherche. Voici quelques-unes des principales applications :

Système de bobines de Helmholtz pour calibrer les magnétomètres. Source: Dragonfly Aerospace- Test et étalonnage du champ magnétique : Les bobines de Helmholtz sont utilisées pour générer des champs magnétiques connus afin de tester et d'étalonner les capteurs et les instruments de champ magnétique.

- Imagerie par résonance magnétique (IRM) : les bobines de Helmholtz font partie intégrante des systèmes d'IRM, produisant le champ magnétique primaire nécessaire à l'imagerie.

- Tests de compatibilité électromagnétique (CEM) : Les bobines de Helmholtz sont utilisées pour simuler des champs magnétiques afin de tester la susceptibilité des appareils électroniques aux interférences électromagnétiques.

- Recherche en physique des particules : Les bobines de Helmholtz sont utilisées pour générer les champs magnétiques précis nécessaires aux accélérateurs de particules et autres installations expérimentales.

Il ne s'agit là que de quelques exemples des diverses applications des bobines de Helmholtz dans différents secteurs et domaines de recherche.

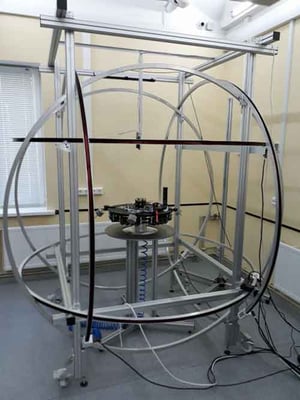

Système de bobines de Helmholtz pour calibrer les magnétomètres. Source: Dragonfly Aerospace



Principaux matériaux utilisés dans la fabrication des bobines de Helmholtz

Le choix des matériaux utilisés pour la fabrication des bobines de Helmholtz est crucial pour obtenir les performances et la durabilité souhaitées. Voici quelques-uns des principaux matériaux utilisés dans la fabrication des bobines de Helmholtz :

  • Le fil de cuivre : Le cuivre est un choix courant pour les enroulements de la bobine en raison de sa conductivité électrique élevée et de sa stabilité thermique.
  • Matériaux non magnétiques : Pour minimiser les interférences avec le champ magnétique, des matériaux non magnétiques tels que l'aluminium ou l'acier inoxydable sont souvent utilisés pour les formes de la bobine et les structures de support.
  • Matériaux isolants : L'isolation est nécessaire pour éviter les courts-circuits et réduire les pertes d'énergie. Des matériaux tels que l'émail ou le ruban de polyimide sont couramment utilisés pour isoler les enroulements de la bobine.
  • Noyaux ferromagnétiques : Dans certains cas, des noyaux ferromagnétiques composés de matériaux tels que le fer ou la ferrite peuvent être utilisés pour améliorer l'intensité et la focalisation du champ magnétique.
  • Le bois peut être une option non conventionnelle mais viable pour la fabrication des bobines de Helmholtz. Bien qu'il ne soit pas couramment utilisé dans la fabrication de bobines, le bois peut offrir des avantages uniques tels que ses propriétés isolantes et sa capacité à amortir les vibrations. En outre, le bois peut être facilement façonné et personnalisé pour répondre à des exigences de conception spécifiques, ce qui en fait un choix de matériau polyvalent pour les formeurs de bobines et les structures de soutien.

Le choix des matériaux appropriés dépend de facteurs tels que l'intensité du champ magnétique requis, les conditions de fonctionnement et les considérations de coût.

Relever les défis de la fabrication

La fabrication des bobines de Helmholtz présente plusieurs défis qui doivent être relevés pour garantir des performances et une fiabilité optimales. Voici quelques-uns des principaux défis à relever en matière de fabrication

  • Réaliser une géométrie précise de la bobine : Les bobines doivent être enroulées avec une grande précision pour garantir la génération d'un champ magnétique uniforme. Tout écart dans la géométrie de la bobine peut entraîner des champs magnétiques non uniformes et des performances réduites. Cela peut constituer un défi particulier pour les bobines de Helmholtz dont la taille peut atteindre 2 ou 3 mètres.
  • Contrôle de la résistance électrique : La résistance électrique des enroulements de la bobine doit être soigneusement contrôlée afin de minimiser les pertes d'énergie et la production de chaleur. Cela nécessite un dimensionnement précis des fils et des techniques d'isolation appropriées.
  • Minimiser la capacité parasite : La capacité parasite entre les enroulements de la bobine et les structures environnantes peut affecter les caractéristiques électriques de la bobine. Il est essentiel de concevoir la disposition de la bobine et les matériaux d'isolation de manière à minimiser la capacité parasite.
  • Manipulation de courants élevés : Les bobines de Helmholtz nécessitent souvent des courants élevés pour générer les champs magnétiques souhaités. Des techniques appropriées de gestion du courant, telles que l'utilisation de fils épais ou d'enroulements parallèles multiples, doivent être employées pour éviter la surchauffe et les défaillances électriques.

Pour relever ces défis de fabrication, il faut une expertise dans les techniques de bobinage, la sélection des matériaux et les processus de contrôle de la qualité.Installation d'enroulement Helmholtz au Centre spatial de Surrey. Source: University of Surrey

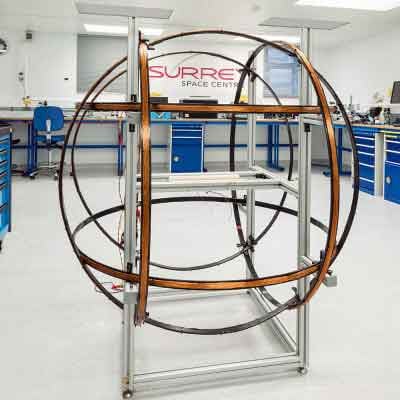

Installation d'enroulement Helmholtz au Centre spatial de Surrey. Source: University of Surrey



Solutions innovantes et meilleures pratiques dans les projets de bobines de Helmholtz

Pour surmonter les difficultés de fabrication associées aux bobines de Helmholtz, plusieurs solutions innovantes et meilleures pratiques ont été mises au point. En voici quelques-unes :

  • Machines automatisées pour l'enroulement des bobines : L'utilisation de machines automatisées de bobinage garantit une géométrie précise et cohérente des bobines, ce qui permet de réduire les erreurs humaines et d'améliorer l'efficacité.
  • L'impression 3D des formeurs de bobines : Les techniques de fabrication additive comme l'impression 3D peuvent être utilisées pour créer des formeurs de bobines complexes avec des dimensions précises, ce qui permet de personnaliser et d'optimiser la conception de la bobine.
  • Matériaux d'isolation avancés : L'utilisation de matériaux d'isolation avancés présentant une rigidité diélectrique élevée et une faible capacité parasite peut améliorer les performances électriques et la fiabilité des bobines de Helmholtz.
  • Techniques de gestion thermique : La mise en œuvre de techniques de gestion thermique efficaces, telles que des systèmes de refroidissement ou des dissipateurs de chaleur, peut contribuer à dissiper la chaleur générée lors d'un fonctionnement à courant élevé et à éviter la surchauffe de la bobine.

Ces solutions innovantes et ces meilleures pratiques contribuent au développement de bobines de Helmholtz de haute qualité, plus performantes et plus fiables.Chaque produit est différent - contactez-nous

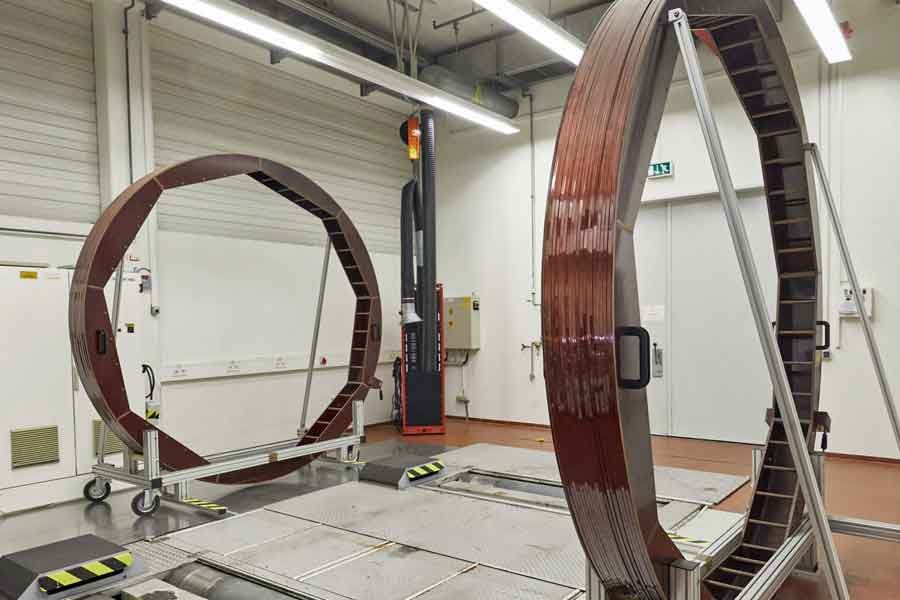

Image d'en-tête : SEGULA Technologies EMV Labor à Rüsselsheim. Source : Linkedin
