Moteur flux radial : optimiser bobinages pertes/espace

L'équilibrage de la section du fil, du facteur de remplissage et des pertes constitue un défi central dans la conception des moteurs à flux radial, où les effets courant alternatif/courant continu tels que les courants de Foucault et l'effet de peau influencent l'efficacité et les performances thermiques. Le choix optimal – bobinage sur chant monocouche pour la minimisation des pertes, ou bobinage multicouche en fil de Litz ou orthocyclique pour l'utilisation de l'espace – dépend d'une évaluation globale de la fréquence, du courant et des facteurs de fabrication, afin d'atteindre une densité de couple fiable.

Les ingénieurs concevant des moteurs à aimants permanents à flux radial rencontrent fréquemment des compromis dans les configurations de bobinage qui influencent directement l'efficacité globale du système et sa fiabilité. Par exemple, prioriser la réduction des pertes à haute fréquence peut favoriser des solutions monocouches compactes, mais les conceptions à espace contraint avec plusieurs couches nécessitent des alternatives qui maintiennent des facteurs de remplissage élevés tout en atténuant les risques thermiques.

Bobinages sur chant monocouche : idéaux pour minimiser les pertes en courant alternatif et continu

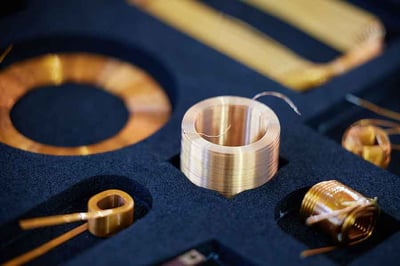

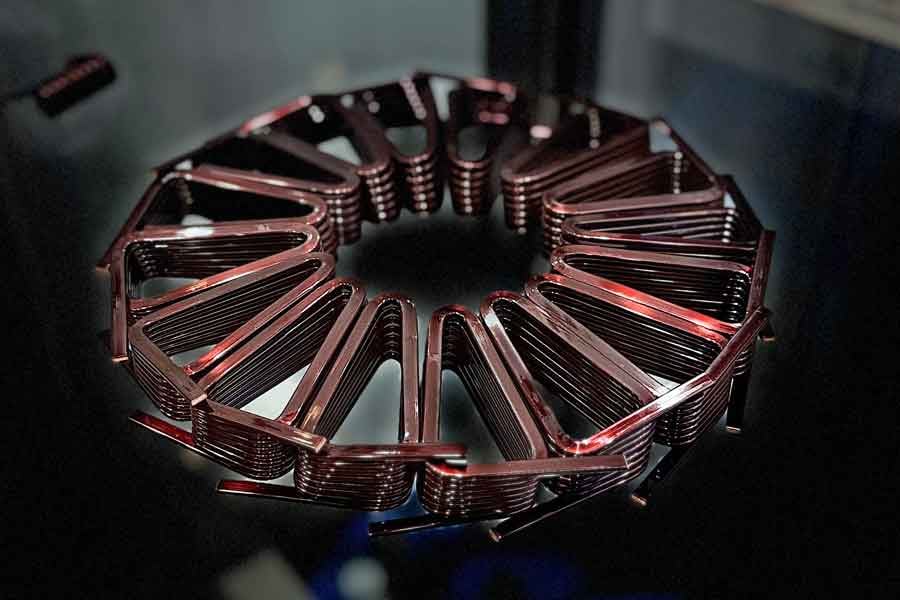

Les bobinages sur chant monocouches, utilisant un fil rectangulaire plat orienté sur chant, offrent un moyen efficace de réduire à la fois les pertes en courant continu (I²R) et en courant alternatif dans les moteurs à flux radial. La géométrie permet une densité de courant plus élevée avec un effet de peau minimal à des fréquences élevées, car le profil mince expose une plus grande surface à la distribution du courant. Les pertes par courants de Foucault sont également réduites grâce à la faible épaisseur du conducteur perpendiculairement au champ magnétique. En pratique, cette configuration peut atteindre des facteurs de remplissage supérieurs à 70 %, ce qui la rend adaptée aux applications haute puissance où les points chauds thermiques doivent être évités – bien qu'elle exige une fabrication précise pour prévenir les défaillances d'isolation.

Alternatives multicouches : fil de Litz et bobinage orthocyclique pour une meilleure utilisation de l'espace

Pour les conceptions nécessitant plusieurs couches en raison de la géométrie des encoches ou des exigences électriques, le fil de Litz – composé de plusieurs brins isolés torsadés ensemble – ou les bobinages orthocycliques avec fil rond standard peuvent atteindre des facteurs de remplissage compétitifs (60–80 %) tout en simplifiant la complexité de fabrication. Le fil de Litz atténue les effets de peau et de proximité en répartissant le courant sur les brins, réduisant ainsi la résistance en courant alternatif à haute fréquence, tandis que les techniques orthocycliques permettent un remplissage dense avec des interstices d'air minimaux. Par rapport au bobinage sur chant multicouche, ces méthodes réduisent la complexité de bobinage et les poches d'air pouvant piéger la chaleur, améliorant la conduction thermique vers le noyau du stator. Elles peuvent cependant introduire de légères pertes supplémentaires en courant continu si l'isolation des brins ajoute de la résistance, ce qui nécessite une évaluation attentive par rapport aux exigences de couple.

Point critique : dans certaines géométries d'encoches, les configurations sur chant monocouche peuvent encore dépasser les facteurs de remplissage multicouches, atteignant plus de 70 % d'efficacité.

Le choix entre bobinage sur chant monocouche et alternatives multicouches doit être guidé par une évaluation globale de tous les paramètres de conception.

Non pas par la supériorité inhérente d'une topologie, mais par celle qui répond le mieux à la combinaison spécifique de fréquence, de densité de courant, de contraintes thermiques et de capacités de fabrication.

Considérations de fréquence et de courant dans le choix du bobinage

La fréquence de fonctionnement et les niveaux de courant sont déterminants pour la stratégie de bobinage optimale, mais les contraintes de diamètre de fil et la faisabilité de fabrication doivent être intégrées à cette décision.

Fonctionnement haute fréquence (>100 Hz)

L'effet de peau devient prononcé, favorisant le fil de Litz (pour l'atténuation des pertes dominées par le courant alternatif) ou le bobinage sur chant (pour une efficacité combinée courant alternatif et continu avec pertes minimales). Ces topologies distribuent efficacement le courant et réduisent l'échauffement par effet de proximité, maintenant l'efficacité dans les applications exigeantes.

Applications basse fréquence et à dominante courant continu

Le processus de sélection est plus nuancé que le seul coût du matériau et nécessite une attention explicite aux contraintes de diamètre de fil.

• Pour des courants modérés où le diamètre de fil requis est d'environ 1,8 mm ou moins, le fil rond orthocyclique avec isolation auto-adhésive offre des solutions rentables, car la capacité auto-adhésive élimine le support de bobinage et simplifie l'assemblage.

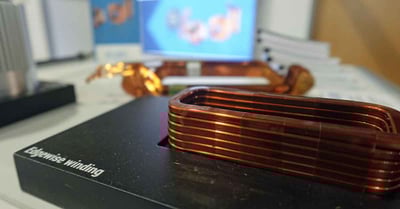

• Pour des courants plus élevés où le diamètre de fil requis dépasse environ 1,8 mm, le fil auto-adhésif n'est plus disponible, rendant les solutions orthocycliques standard inapplicables. Dans ces scénarios à fort courant continu, les conceptions sur chant à conducteur plat deviennent la solution optimale : elles offrent une efficacité spatiale supérieure, des facteurs de remplissage élevés (70 %+) et éliminent totalement les coûts de support de bobinage. Bien que le bobinage sur chant exige des tolérances de fabrication plus strictes que les alternatives à fil rond, il peut offrir le coût total de possession le plus bas pour les applications à fort courant continu, en combinant efficacité matérielle, assemblage simplifié et réduction du nombre de composants.

Les cibles de densité de courant, typiquement dans la plage de 4–8 A/mm², doivent être équilibrées avec les limites thermiques, car les dépasser amplifie les pertes et les risques de saturation. Les ingénieurs peuvent utiliser des outils analytiques comme l'analyse par éléments finis (FEA) pour modéliser ces interactions, notamment des relations telles que la résistance effective R_eff = R_dc * (1 + (f / f_crit)²), où f_crit désigne la fréquence critique de déclenchement de l'effet de peau, afin d'aligner les conceptions avec les spécifications des moteurs pour véhicules électriques ou applications industrielles. La sélection du diamètre de fil doit précéder le choix de la topologie pour éviter de concevoir autour de contraintes de fabrication inapplicables.

De la validation de conception au prototype : garantir la fiabilité thermique

La validation implique une analyse thermique par éléments finis et une cartographie des pertes pour prédire les températures aux points chauds, en comparant les pertes I²R et les pertes par courants de Foucault simulées aux tests sur banc dynamométrique du prototype. Les écarts proviennent souvent de tolérances réelles dans la section du fil ou de variations du facteur de remplissage. Pour combler ces écarts, le prototypage itératif avec des processus de bobinage contrôlés est essentiel. Une implication précoce d'un fabricant de bobines spécialisé peut affiner ces aspects, en fournissant des enroulements sur mesure qui maintiennent l'intégrité thermique et la cohérence des performances du laboratoire à la production.
